180°
216°
180°
240°
360°
360°
240°
270°
270°
262°
3-pol
4-pol
5-pol
5-pol
5-pol
5-pol
6-pol
7-pol
8-pol
8-pol











3-pol
4-pol 71222040
5-pol 180° 71222050
5-pol 240° 71222250
5-pol 360° 71222450
6-pol 71222060
7-pol 71222070
8-pol 270° 71222080
8-pol 262°
Lagermäßige Ausführung

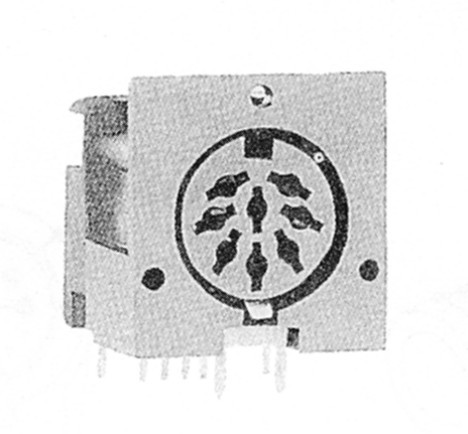

Serie 71222-xxx



DIN Steckdose Kunststoffausführung
90° abgewinkelt

Die Steckverbinder sind nicht für Stark-
stromnetze im Sinne VDE geeignet!
spacer

Lebensdauer 500 Zyklen  ca. 10 pro Minute
(entspr. IEC-Puplikation 130-1 und 130-9)
Belastbarkeit Kontakt  3 A/34 V (ruhende Last/ Scheitelwert)
Ruhestromkontakt-1,5A
Durchgangswiderstand Kontaktfeder-Steckerstift: <10 mOhm
Erdungsfeder-Steckerstift: <30 mOhm
Isolationswiderstand Kontakt-übrige Metallteile: >105 Mohm
(Wert für Auslieferungszustand trocken)
Spannungsfestigkeit 500 V ~ eff. (1 min-Kontakt gegen Kontakt und Kontakt gegen Masse)
Ausziehungskraft aus Einzelfeder >1,2 N
Technische Zeichnung
